Visualizzazione del prodotto

Processo di saldatura di plastica con rivetto a caldo

Il rivetto a caldo è un metodo di saldatura che riscalda selettivamente i pali di rivetto termoplastici che passano attraverso i fori prestabiliti del componente da unire.la pressione viene applicata per formare la testa del nit, e il giunto viene tenuto bloccato fino a quando il materiale fuso si raffredda e si solidifica, creando un legame meccanico sicuro tra il termoplastico e il componente di accoppiamento.

    Vantaggi principali:

1. Nessuna vibrazione durante l'elaborazione, velocità elevata e elevata efficienza

2. Struttura e processo semplici, eccellente stabilità

3. Forte resistenza all'incollaggio, resistenza agli urti e buone prestazioni di tenuta

4. Prestazioni ad alto costo

5. Non sono richiesti adesivi, solventi o elementi di fissaggio meccanici

6. Progettazione di attrezzature universali, cambiamento rapido dello stampo, adatta a una produzione flessibile

Prodotti:

• Dispositivi di guarnizione posteriori sinistra e destra (6 posti, guarnizione inferiore a pilastro D)

• Disegno interno lato sinistro e destro Disegni interni lato sinistro e destro Disegni interni lato sinistro e destro Disegni interni lato sinistro e destro Disegni interni (5 posti, disegni inferiori a colonna D sinistra)

• Materiale: PC+ABS

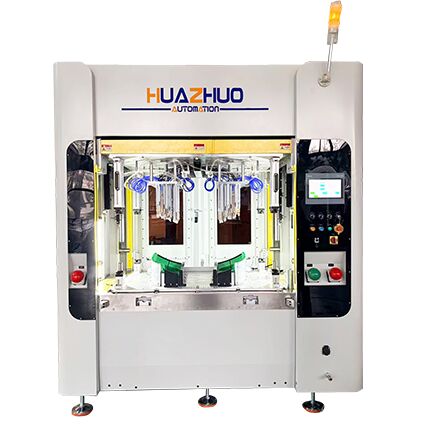

Il sistema di automazione di saldatura a rivetto caldo di Huazhuo è progettato per assemblare parti di plastica interne ed esterne di automobili ad alta resistenza e alta consistenza.

Il sistema integra il servo-controllato di rivettazione a caldo, controllo termico di precisione e posizionamento automatico,che lo rende adatto a una vasta gamma di componenti di finitura automobilistica su diverse piattaforme di veicoli.

Questa macchina è dotata di due serie di stampi, ognuna progettata per un prodotto diverso.
Ogni stampo contiene due cavità (parti sinistra e destra), migliorando significativamente la produttività.
Fornisce prestazioni di rivettazione a caldo stabili, efficienti e privi di difetti.

Progettato appositamente per i fornitori automobilistici Tier-1 e Tier-2, il sistema garantisce un'elevata ripetibilità, una produzione intelligente e una minima dipendenza dall'operatore.

Principali vantaggi

1. Rivettazione a caldo sincrona a più punti

• Accuratezza di posizionamento fino a ± 0,1 mm

• 12 ¢ 48 punti di nit per ciclo (personalizzabili fino a 96)

• Materiali compatibili: PP, ABS, PC+ABS, TPO, ecc.

• La curva di riscaldamento servo controllata garantisce una formazione stabile e uniforme del nit

2. Ottimizzato per le applicazioni di taglio posteriore

Specificamente progettati per:
Dispositivi di guarnizione posteriore sinistra e destra (guarnizione inferiore a pilastro D da 6 posti)
Le caratteristiche sono:

• Componenti simmetrici di grandi dimensioni

• Punti di saldatura multipli e livelli di altezza

• Formazione sincrona di pali di nit con altezza diversa

• Protezione integrata contro graffi e dispositivi di localizzazione precisi

3. Rapido cambiamento di stampo e elevata personalizzazione

• Base della macchina modulare, cambio dello stampo in < 15 minuti

• Supporta modalità di produzione a stazione singola o a stazione doppia

• Fabbricazioni completamente personalizzate in base alla struttura della guarnizione posteriore

4Industria 4.0 Connettività intelligente

• Siemens / Mitsubishi PLC + HMI da 10"

• Comunicazione OPC-UA supportata

• I dati di uscita comprendono:

  • Analisi del tempo di ciclo

  • Curve dell'altezza del rivetto

  • Monitoraggio dell'EEO

  • Avvisi di manutenzione predittivi

Scenari di applicazione

Adatti alla produzione di una vasta gamma di parti interne ed esterne per autoveicoli, tra cui:
pannelli strumenti, pannelli di rifinitura, componenti decorativi, parti di sedili, guarnizioni, griglie, supporti, ecc.

Oltre alle applicazioni automobilistiche, il rivettaggio a caldo è applicabile anche a vari componenti elettronici ed elettrici come assemblaggi PCB, alloggiamenti di contatori e altro ancora.

Compatibile con fornitori di livello 1 / livello 2 che servono marchi quali:
Toyota / Ford / GM / Hyundai / Geely / SAIC / Changan
Leapmotor / BYD / Tesla / XPeng ecc.

Specifiche tecniche

Perché scegliere Huazhuo?

• 20,000 m2 di impianti di ricerca e sviluppo e produzione interni

• 12+ anni di esperienza nell'automazione non standard automobilistica

• Ampi registri di consegna di progetti OEM/Tier-1

• Attrezzature, attrezzature e soluzioni di processo collaudate

Servizio post-vendita

• Garanzia di qualità di 1 anno

• Supporto tecnico a distanza (software + video)

• Installazione in loco, messa in servizio e formazione dell'operatore (facoltativo)

• Sostituzione rapida dei pezzi di ricambio critici
